Original-Peddinghauskombinierte Profilstahlschere mit Lochstanze und Ausklinker

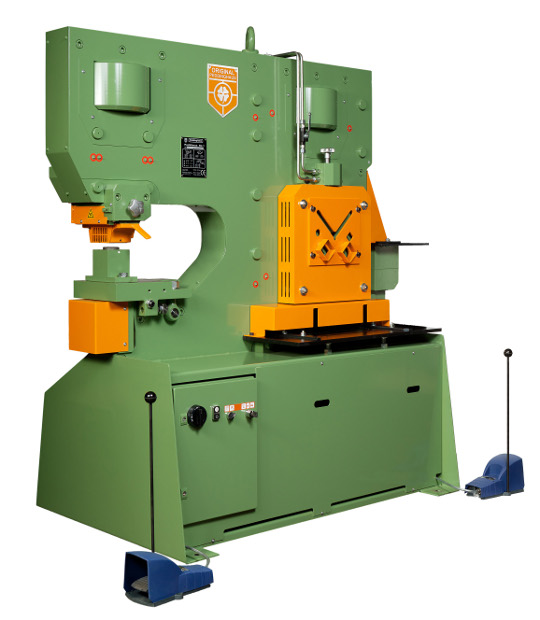

Peddimax No. 1
1250 kN
Technische Daten
Flachstahlschere
| schneidet Flachstahl verformungsarm | bis mm | 500 × 20 300 × 22 |
| L-Stahl, 45°-Schnitt | bis mm | 100 × 12 |
| Messerschnittlänge | mm | 510 |
| Arbeitshöhe | mm | 720 |
Profil- und Stabstahlschere
| Scherquerschnitt | max. mm 2 | 3500 |
| Hub, stufenlos einstellbar | mm | 10 - 50 |
| schert mit Standardmessern 90°: | ||
| L-Stahl, 90°-Schnitt | bis mm | 150 × 12 |
| Rundstahl | mm | 50 + 25 |
| Vierkantstahl | mm | 50 + 30 |
| schert mit Sondermessern: | ||
| U-Stahl, 90°-Schnitt | bis mm | 200 |
| Doppel-T-Stahl, 90°-Schnitt | bis mm | 200 |
| Arbeitshöhe (Mitte Messerkreuz) | mm | 1155 |
Ausklinker
| mit Vierkant-Ausklinker: | ||
| Bleche | bis mm | 13 |
| L-Stahl | bis mm | 90 × 10 |
| U-Stahl, im Flansch | mm | 80 - 160 |
| Doppel-T-Stahl, im Flansch | mm | 80 - 160 |
| Klinkbreite | mm | 65 |
| Klinktiefe | mm | 85 |
| mit Dreikant-Ausklinker 90°: | ||
| Bleche | bis mm | 13 |
| L-Stahl | bis mm | 70 × 10 |
| U-Stahl, im Flansch | mm | 80 - 160 |
| Doppel-T-Stahl, im Flansch | mm | 80 - 160 |
| Klinktiefe | mm | 65 |
| Arbeitshöhe | mm | 1100 |

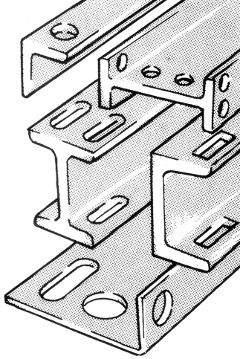

Lochstanze
| Stanzkraft | kN | 1250 |
| Hub, stufenlos einstellbar | mm | 10-50 |
| Hubzahl der Lochstanze, -20 mm | min -1 | 29 |
| Stanzausladung | mm | 510 |
| Arbeitshöhe | mm | 1100 |
| locht mit Normal-Stanzvorrichtung | ||
| mit Stanzentisch | bis mm | Ø 39 in 24 |
| mit Universal-Stanzsattel | bis mm | Ø 32 in 24 |
| U-Stahl, im Flansch | mm | 100 - 380 |
| Doppel-T-Stahl, im Flansch | mm | 100 - 340 |
| U-Stahl, im Steg | mm | 100 - 400 |
| Doppel-T-Stahl, im Steg | mm | 100 - 500 |
| locht mit Sonder-Stanzvorrichtung | ||
| • SV 58 / 65 | bis mm | Ø 58 in 15 |
| bis mm | Ø 65 in 14 | |
| • SV 90 | bis mm | Ø 90 in 10 |
| Maschinendaten | ||
| Nennleistung | kW | 11 |
| Ölfüllung | l | 103 |
| Nettogewicht, einschl. Öl | ca. kg | 2750 |
| Maschinenmaße L×B× H | cm | 204×102×191 |
| Artikel-Nr. | 44600 | |
| Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm 2 . Konstruktionsänderungen bleiben vorbehalten. |
Zubehör
522 elektrischer Universal- Längenanschlag
549 hydraulischer Niederhalter
316 Stempel- und Matrizen-Sortiment
533 Anschlagsystem WBL 4/10, 4/10 Plus
556 CNC-Anschlagsystem
510 Rollgang, höhenverstellbar
Lieferumfang - Standard
- Flachstahlmesser, 520 mm lang, mit vier Schneidkanten, auch für Winkelstahlabschnitt 45°
- Materialauflagetisch mit Anschlagleisten an der Flachstahlschere
- Profilstahlmesser zum Schneiden von Winkelstahl 90° sowie Rundstahl und Vierkantstahl
- Stempel-Schnellwechsel-Vorrichtung bis 39 mm Ø, für blaue Serie oder mit Universal-Stanzsattel für Matrize Nr. 3
- Materialauflagetisch an der Lochstanze
- Abstreifer, höhenverstellbar und abschwenkbar, mit Wechselplatte
- Vierkant-Ausklinkvorrichtung
- Materialauflagetisch für die Ausklinkvorrichtung
- zwei Zweistufen-Fußtaster und elektrische Bedienelemente an der Stanze und am Ausklinker
- hydraulischer Niederdrucksucher für Fußtasterbetätigung
- Steckvorrichtung für externe Einrückung, z. B. elektr. Längenanschlag
- Hydraulikaggregat, integriert
- Drehstrommotor, 400 Volt, 50 Hz

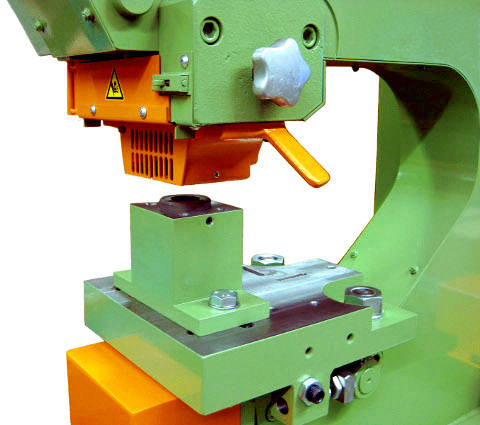

Stempel-Schnellwechselvorrichtung bis Ø 39 mm Version 333 : mit zwei Matrizenhaltern und Stanzentisch

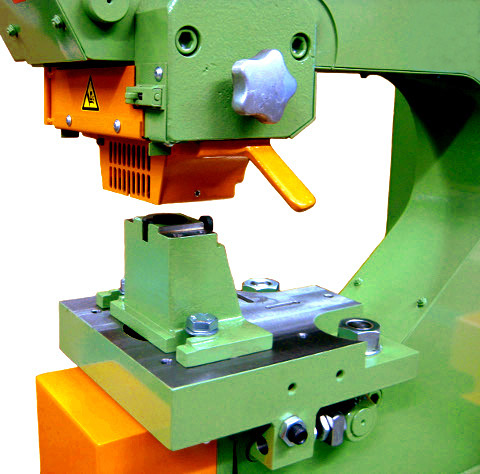

Matrizenhalter Nr. 4 bis 39 mm Ø

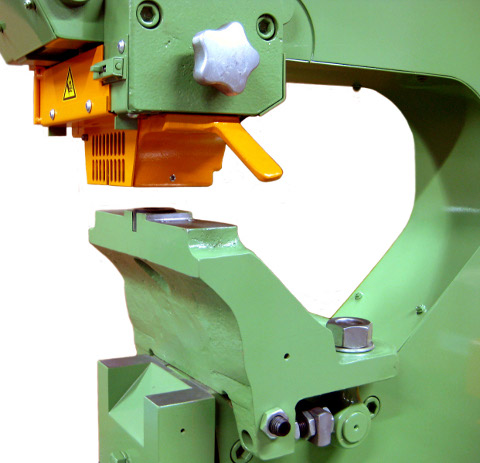

Matrizenhalter Nr. 3, auch für Winkelstahlmatrize Nr. 14 alternativ, für Flansch- und Steglochungen in Profilstahl: Stempel-Schnellwechselvorrichtung Version 332 : mit Universal-Stanzsattel bis Ø 32 mm
für Matrize Nr. 3, Flanschmatrize Nr. 8 und Winkelstahlmatrize Nr. 14

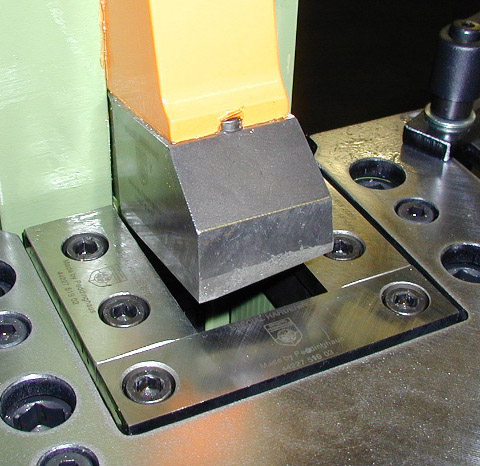

Vierkant-Ausklinkwerkzeug 401 alternativ:

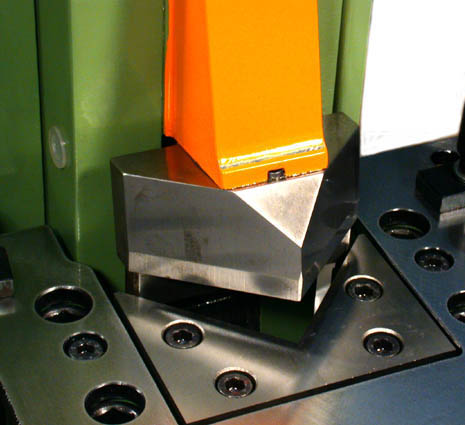

Dreikant-Ausklinkwerkzeug 402
