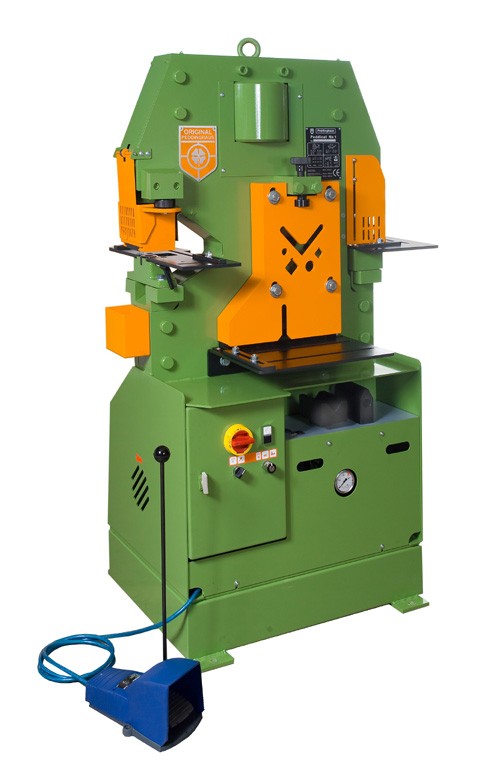

cisaille - poinçonneuse Peddinghaus Peddicat No 1

Cisaille Original-Peddinghaus à profilés combinée avec poinçonneuse,grugeoir et outil de cintrage

40800

500 kN

fer plat, coupe à faible déformation	jusqu'à mm	350 x 13
cornières, coupe à 45°	jusqu'à mm	100 x 8
longueur de coupe des lames	mm	370
hauteur de travail	mm	770

section transversale cisaillable	max. mm 2	1550
course réglable en continu	mm	10 à 36
coupe avec couteau standard 90°:
cornières, coupe à 90°	jusqu'à mm	100 x 8
ronds	mm	32 + 17
carrés	mm	30 + 18
coupe avec couteaux spéciaux:
fers en U, coupe à 90°	jusqu'à mm	100
fers en double T, coupe à 90°	jusqu'à mm	100
hauteur de travail (centre de l'ouverture du couteau)	mm	1059

avec grugeoir rectangulaire:
tôles	jusqu'à mm	10
cornières	jusqu'à mm	55 x 10
fers en U, dans l'aile	mm	80 à 120
fers en double T, dans l'aile	mm	80 à 120
largeur de grugeage	mm	44,5
profondeur de grugeage	mm	50

puissance de poinçonnage	kN	500
course réglable en continu	mm	10 à 36
nombre de courses, 20 mm	min -1	21
profondeur du col de cygne	mm	203
hauteur de travail	mm	1035
poinçonnage avec dispositif standard	jusqu'à mm	Ø 31 dans 12
poinçonnage avec dispositif spécial grand diamètre:
• SV 58 / 65	jusqu'à mm	Ø 58 dans 7
	jusqu'à mm	Ø 65 dans 6
Données de la machine
puissance nominale	kW	4
contenance d'huile	l	45
poids net, huile comprise	env. kg	820
dimensions hors tout L x L x H	cm	100x68x168
no. de réf.		40800
Les capacités indiquées se réfèrent à une résistance du matériau de 450 N/mm 2 . Sous réserve de modifications de construction.

lames à fer plat, 375 mm de long, à quatre arêtes coupantes, également pour couper les cornières à 45°
table de support du matériau avec réglette de butée sur la cisaille à fer plat
couteau à profilés combiné pour coupe de cornières à 90° ainsi que de barres rondes et carrées
dispositif de changement rapide du poinçon pour poinçonnage jusqu'à 31 mm Ø, pour poinçons et matrices de la série verte
table de support du matériau sur la poinçonneuse
dévêtisseur relevable
grugeoir rectangulaire comportant outil de cintrage
table de support au poste de grugeage
interrupteur à pédale et éléments de commande électriques
prise de branchement pour embrayage externe, p. ex. par butée de longueur électrique
groupe hydraulique intégré
moteur triphasé, 400 Volt, 50 Hz
