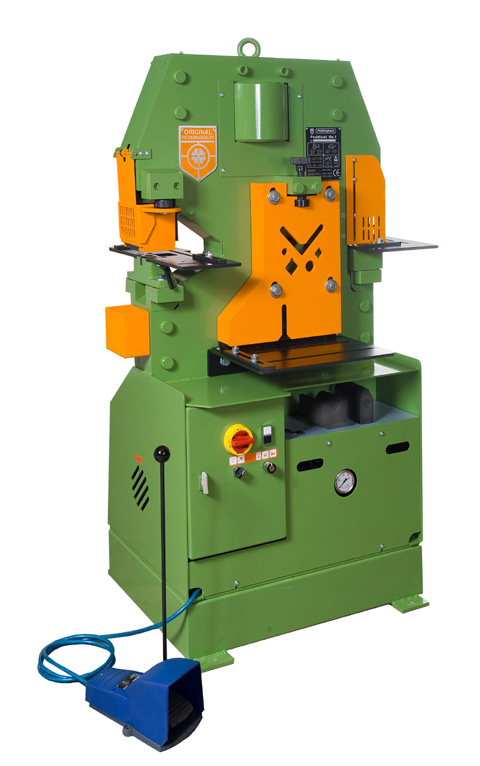

Peddinghaus - Profilstahlschere mit Biegewerkzeug Peddicat No 1

Original-Peddinghaus
kombinierte Profilstahlschere mit Lochstanze, Ausklinker und Biegewerkzeug

40800

Flachstahlschere
schneidet Flachstahl verformungsarm	bis mm	350 × 13
L-Stahl, 45°-Schnitt	bis mm	100 × 8
Messerschnittlänge	mm	370
Arbeitshöhe	mm	770

Profil- und Stabstahlschere
Scherquerschnitt	max. mm²	1550
Hub, stufenlos einstellbar	mm	10-36
schert mit Standardmessern 90°:	mm	10-36
L-Stahl, 90°-Schnitt	bis mm	100 × 8
Rundstahl	mm	32 + 17
Vierkantstahl	mm	30 + 18
schert mit Sondermessern:	mm	30 + 18
U-Stahl, 90°-Schnitt	bis mm	100
Doppel-T-Stahl, 90°-Schnitt	bis mm	100
Arbeitshöhe (Mitte Messerkreuz)	mm	1059

Ausklinker
mit Vierkant-Ausklinker:
Bleche	bis mm	10
L-Stahl	bis mm	55 × 10
U-Stahl, im Flansch	mm	80-120
Doppel-T-Stahl, im Flansch	mm	80-120
Klinkbreite	mm	44,5
Klinktiefe	mm	50

Biegewerkzeug
Flachstahl	mm	100 × 10
Biegestempel	mm	60° R=8
Biegematrize	mm	85° R=8 T=115
Arbeitshöhe	mm	1035

Lochstanze
Stanzkraft	kN	500
Hub, stufenlos einstellbar	mm	10-36
Hubzahl der Lochstanze, -20 mm	min^-1	21
Stanzausladung	mm	203
Arbeitshöhe	mm	1035
locht mit Normal-Stanzvorrichtung	bis mm	Ø 31 in 12
locht mit Sonder-Stanzvorrichtung	bis mm	Ø 31 in 12
• SV 58 / 65	bis mm	Ø 58 in 7
• SV 58 / 65	bis mm	Ø 65 in 6

Maschinendaten
Nennleistung	kW	4
Ölfüllung	l	45
Nettogewicht, einschl. Öl	ca. kg	820
Maschinenmaße L × B × H	cm	100×68×168
Artikel-Nr.	cm	40800

Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm². Konstruktionsänderungen bleiben vorbehalten.

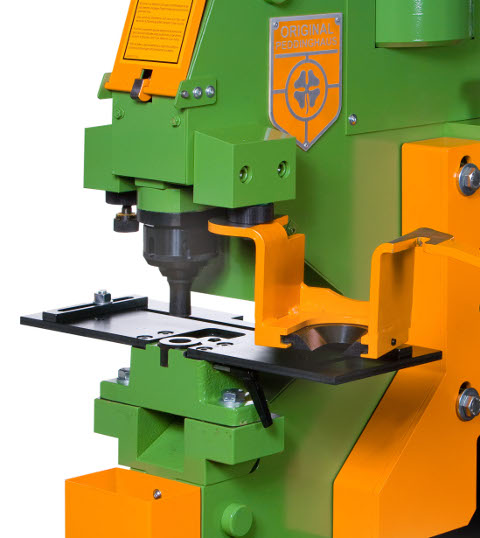

Stempel-Schnellwechsel-
Vorrichtung bis Ø 31 mm

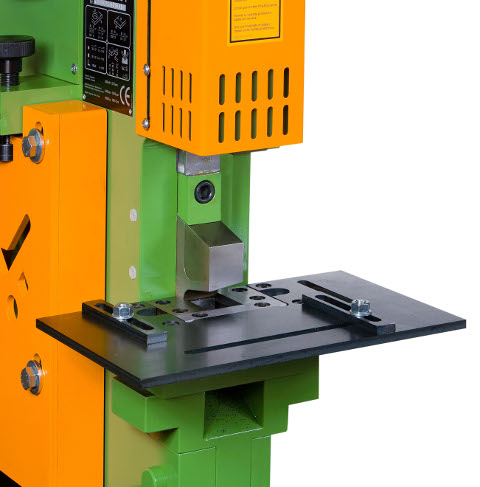

Vierkant-Ausklinkwerkzeug

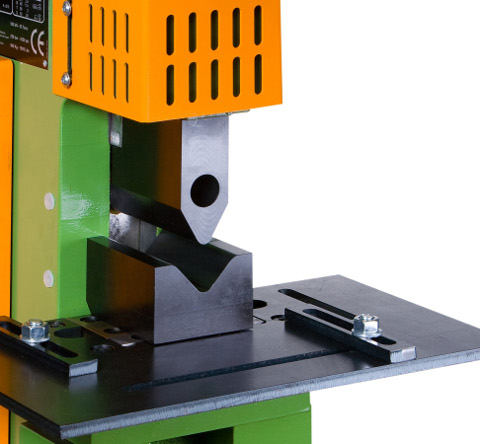

Biegewerkzeug

Flachstahlmesser, 375 mm lang, mit vier Schneidkanten, auch für Winkelstahlabschnitt 45°
Materialauflagetisch mit Anschlagleiste an der Flachstahlschere
Profilstahlmesser zum Schneiden von Winkelstahl 90°
sowie Rundstahl und Vierkantstahl
Stempel-Schnellwechsel-Vorrichtung bis 31 mm Ø, für grüne Serie
Materialauflagetisch an der Lochstanze
Abstreifer, schwenkbar
Vierkant-Ausklinkvorrichtung einschließlich Biegewerkzeug
Materialauflagetisch für die Ausklinkvorrichtung
Fußtaster und elektrische Bedienelemente
Steckvorrichtung für externe Einrückung, z. B. elektr. Längenanschlag
Hydraulikaggregat, integriert
Drehstrommotor, 400 Volt, 50 Hz
