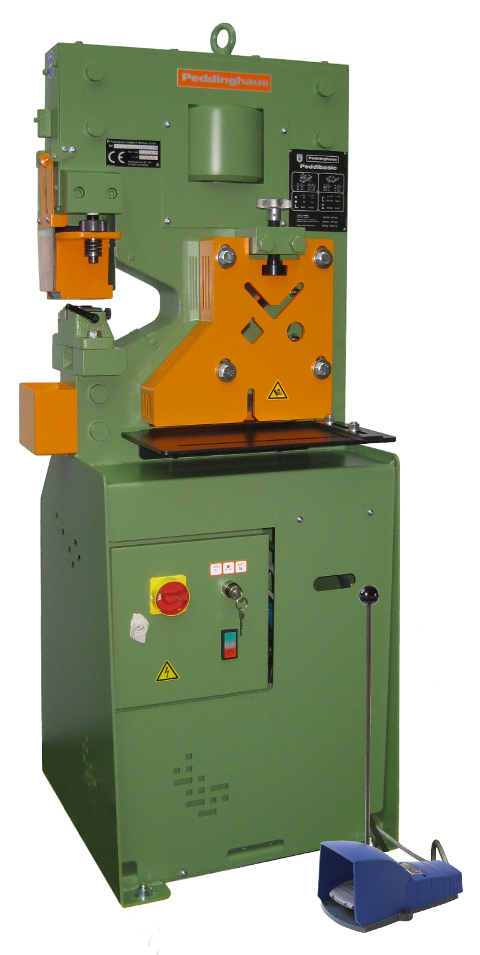

Peddinghaus - Profilstahlschere mit Lochstanze Peddibasic No. 1

Original-Peddinghaus
kombinierte Profilstahlschere mit Lochstanze

40785

Flachstahlschere

schneidet Flachstahl verformungsarm	bis mm	300 × 12
L-Stahl, 45°-Schnitt	bis mm	50 × 5
Messerschnittlänge	mm	310
Arbeitshöhe	mm	838

Profil- und Stabstahlschere

Scherquerschnitt	max. mm²	1230
Hub, stufenlos einstellbar	mm	10 - 32
schert mit Standardmessern 90°:	mm	10 - 32
L-Stahl, 90°-Schnitt	bis mm	80 × 8
Rundstahl	mm	32
Vierkantstahl	mm	30
schert mit Sondermessern:	mm	30
U-Stahl, 90°-Schnitt	bis mm	80
Doppel-T-Stahl, 90°-Schnitt	bis mm	100
Arbeitshöhe (Mitte Messerkreuz)	mm	1068

Lochstanze

Stanzkraft	kN	400
Hub, stufenlos einstellbar	mm	10 - 32
Hubzahl der Lochstanze, 20 mm	min^-1	23
Stanzausladung	mm	176
Arbeitshöhe	mm	1068
locht mit Normal-Stanzvorrichtung	bis mm	Ø 31 in 10
locht mit Sonder-Stanzvorrichtung	bis mm	Ø 31 in 10
• SV 58 / 65	bis mm	Ø 58 in 5
• SV 58 / 65	bis mm	Ø 65 in 4,5

Maschinendaten
Nennleistung	kW	3
Ölfüllung	l	30
Bruttogewicht, einschl. Öl (mit Palette)	ca. kg	550
Maschinenmaße L×B×H	cm	67×62×160
Kistenmaße bei Seesendungen L×B×H	cm	75×70×180
Artikel-Nr.	cm	40785

Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm². Konstruktionsänderungen bleiben vorbehalten.

539
Materialauflagetisch

524
Längenmeßleiste LML

522
Elektrischer Universal-Längenanschlag

552
Rohrausklinkwerkzeuge
(SV 58)

316
Werkzeugsortimente, Stempel + Matrizen

Flachstahlmesser, 310 mm lang, auch für Winkelstahlabschnitt 45°
Materialauflagetisch an der Flachstahlschere
Profilstahlmesser zum Schneiden von Winkelstahl 90°
sowie Rundstahl und Vierkantstahl
Stempel-Schnellwechsel-Vorrichtung bis 31 mm Ø, für grüne Serie
Abstreifer, höheneinstellbar und schwenkbar, mit auswechselbarer Platte
Fußtaster und elektrische Bedienelemente
Steckvorrichtung für externe Einrückung, z. B. elektr. Längenanschlag
Hydraulikaggregat mit Ölfüllung
Drehstrommotor

Flachstahlschere,

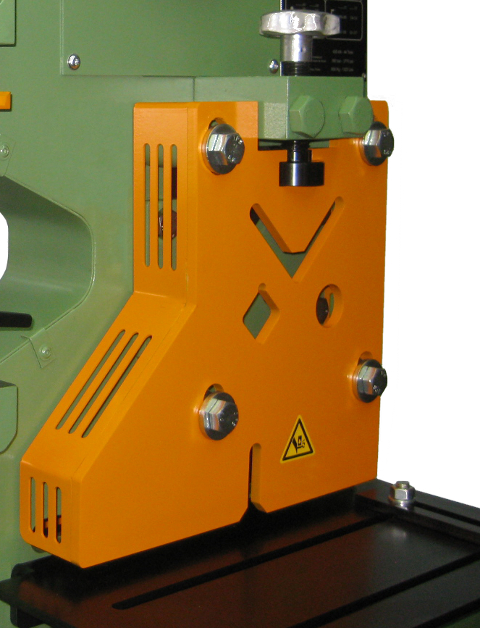

Profil- und Stabstahlschere

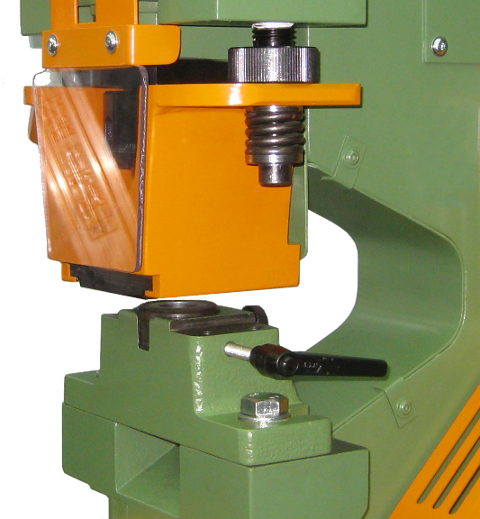

Stempel-Schnellwechsel-
vorrichtung bis Ø 31 mm
