Peddinghaus Rohrausklinkwerkzeuge für Stanze

Kenn-Nr.552

Peddinghaus Rohrausklinkwerkzeuge für Stanze

Rohrausklinkwerkzeuge

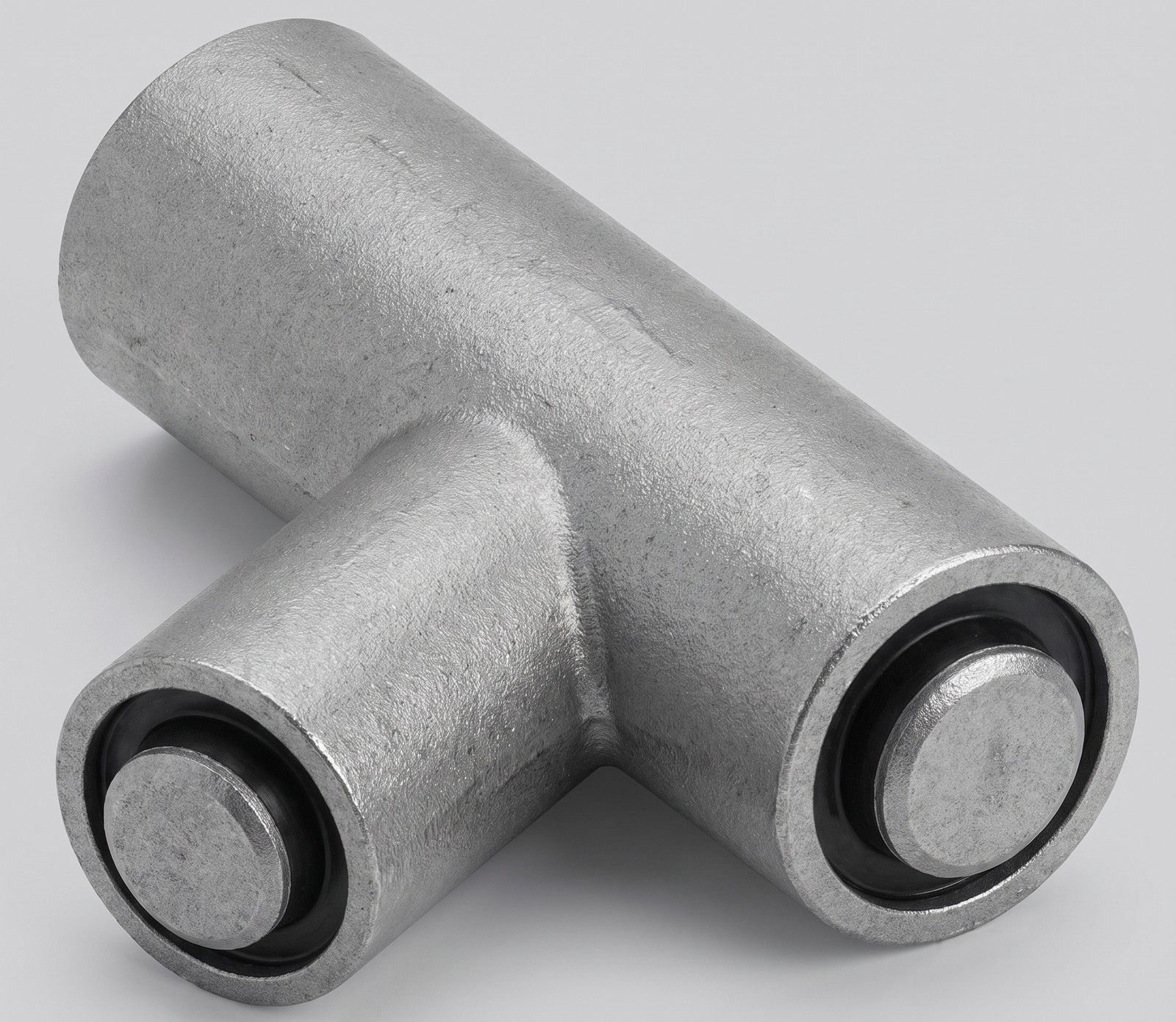

für 90°-Rohrverbindungen

Lochstanze

Kenn-Nr. 552
Rohrausklinkwerkzeuge 552

zum Einsatz in Sonder-Stanzvorrichtung
bis 58 mm Ø

bestehend aus:

  • Stempelhalter SV 58

  • Stempelmutter SV 58

  • Matrizenhalter SV 58

  • Rohrausklinkstempel Gr. 7

  • Rohrausklinkmatrize Gr. 6

 Rohrausklinkwerkzeuge 552

Rohrausklinkwerkzeuge Kenn-Nr. 552
montiert in Sonder-Stanzvorrichtung 58Ø

Die Gesamtlänge des Stempels ist maschinenabhängig.
Daher bei Bestellung bitte die Maschinentype angeben.

Rohrausklinkstempel Gr. 7
Artikel-Nr. 65007 8012 ...

1" an 1"

=

34 mm an 34 mm

1¼" an 1¼"

=

42 mm an 42 mm

1½" an 1½"

=

48 mm an 48 mm

2" an 2"

=

60 mm an 60 mm*

andere Rohrabmessungen auf Anfrage

*Spezial-Stempelmutter erforderlich

Rohrausklinkmatrize Gr. 6
Artikel-Nr. 65206 8007 ...
Rohrausklinkstempel Gr. 7

Rohrausklinkmatrize Gr. 6
