Original-Peddinghaus

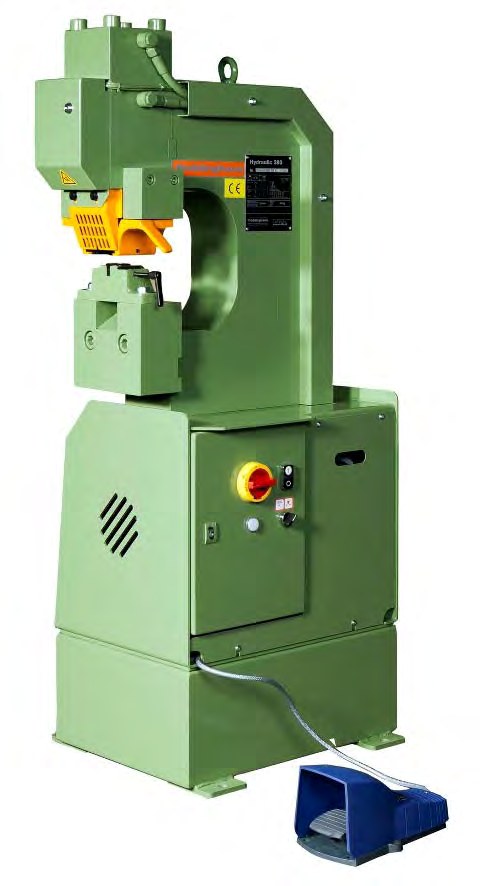

Lochstanze mit hydraulischem Antrieb
42260
|
Hydraulic 280
Technische Daten
 Lochstanze |
Stanzkraft |
kN |
280 |
Hub |
mm |
30 |
Hub, einstellbar |
mm |
10-30 |
Hubzahl bei 10 mm Hub |
mm-1 |
43 |
Arbeitshöhe bis Matrize |
mm |
1033 |
Einbauhöhe |
mm |
223 |
Ausladungstiefe |
mm |
250 |
Werkzeugauflagebreite |
mm |
225 |
locht mit |
• Normal-Stanzvorrichtung |
bis mm |
Ø 31 in 7 |
bis mm |
Ø 15 in 15 |
• Sonder-Stanzvorrichtung |
bis mm |
Ø 58 in 4 |
bis mm |
Ø 65 in 3,5 |
| |
|
|
Maschinendaten |
|
|
Nennleistung |
kW |
3 |
Ölfüllung |
l |
32 |
Nettogewicht, einschl. Öl |
ca. kg |
560 |
Maschinenmaße L × B × H |
cm |
73 × 54 × 153 |
Artikel-Nr. |
42260 |
| |
|
|
|
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm2.
Konstruktionsänderungen bleiben vorbehalten. |
|
Abstreifer, höhenverstellbar und schwenkbar
|
|
Lieferumfang - Standard
- Stempel-Schnellwechsel-Vorrichtung bis 31 mm Ø, für grüne Serie
- Abstreifer, höhenverstellbar und schwenkbar, mit Wechselplatte
- Fußtaster und elektrische Bedienelemente
- Hydraulikaggregat, integriert
- Drehstrommotor, 400 Volt, 50 Hz
Zubehör
|
|
518
Materialauflagetisch
 |
539
Materialauflagetisch
 |
546
Materialauflagetisch
 |
|
513
Materialauflagetisch
 |
548 Plus
Materialauflagetisch
 |
316
Werkzeugsortimente, Stempel und Matrizen
 |
|
