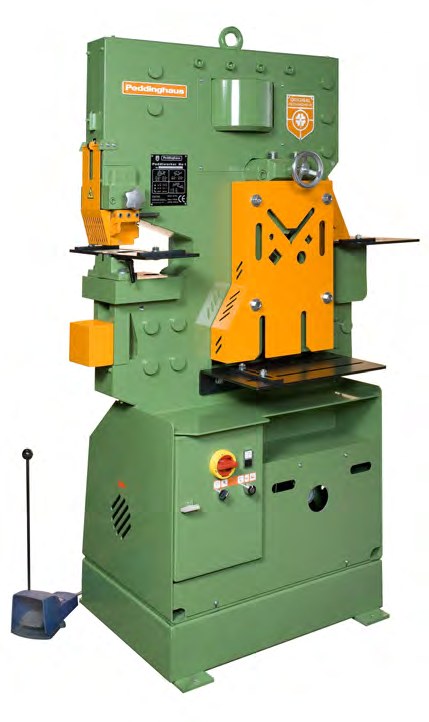

kombinierte Profilstahlschere Peddiworker No 1

Original-Peddinghauskombinierte Profilstahlschere mit Lochstanze und Ausklinker

schneidet Flachstahl verformungsarm	bis mm	400 × 20
L-Stahl, 45°-Schnitt	bis mm	120 × 12
Messerschnittlänge	mm	425
Arbeitshöhe	mm	800

Scherquerschnitt	max. mm 2	2320
Hub, stufenlos einstellbar	mm	10 - 42
schert mit Standardmessern 90°:
L-Stahl, 90°-Schnitt	bis mm	120 × 10
Rundstahl	mm	40
Vierkantstahl	mm	40
schert mit Sondermessern:
U-Stahl, 90°-Schnitt	bis mm	160
Doppel-T-Stahl, 90°-Schnitt	bis mm	160
Arbeitshöhe (Mitte Messerkreuz)	mm	1200

Stanzkraft	kN	900
Hub, stufenlos einstellbar	mm	10 - 42
Hubzahl der Lochstanze, -20 mm	min -1	26
Stanzausladung	mm	250
Arbeitshöhe	mm	1175
locht mit Normal-Stanzvorrichtung
mit Stanzentisch	bis mm	Ø 31 in 22
Langloch	bis mm	22×31 in 20
mit Universal-Stanzsattel	bis mm	Ø 31 in 15
U-Stahl, im Flansch	mm	80 - 300
Doppel-T-Stahl, im Flansch	mm	80 - 320
U-Stahl, im Steg	mm	80 - 240
Doppel-T-Stahl, im Steg	mm	80 - 220
locht mit Sonder-Stanzvorrichtung
• SV 58 / 65	bis mm	Ø 58 in 11
bis mm		Ø 65 in 10
Maschinendaten
Nennleistung	kW	4
Ölfüllung	l	45
Nettogewicht, einschl. Öl	ca. kg	1200
Maschinenmaße L×B×H	cm	121×69×192
Artikel-Nr.		40900
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm 2 . Konstruktionsänderungen bleiben vorbehalten.

548 Materialauflagetisch

522 elektrischer Universal-Längenanschlag

316 Stempel- und Matrizen-Sortiment

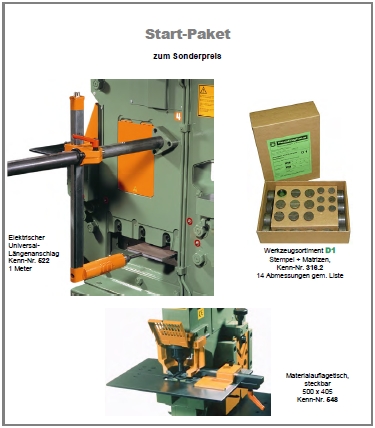

Start-Paket zum Sonderpreis 522 + 548 + 316

Flachstahlmesser, 425 mm lang, mit vier Schneidkanten, auch für Winkelstahlabschnitt 45°
Materialauflagetisch mit Anschlagleiste an der Flachstahlschere
Profilstahlmesser zum Schneiden von Winkelstahl 90° sowie Rundstahl und Vierkantstahl
Stempel-Schnellwechsel-Vorrichtung bis 31 mm Ø, für grüne Serie
Materialauflagetisch an der Lochstanze
Abstreifer, höhenverstellbar und abschiebbar, mit Wechselplatte
Vierkant-Ausklinkvorrichtung
Materialauflagetisch für die Ausklinkvorrichtung
2-Stufen-Fußtaster und elektrische Bedienelemente
Steckvorrichtung für externe Einrückung, z. B. elektr. Längenanschlag
Hydraulikaggregat, integriert
Drehstrommotor, 400 Volt, 50 Hz

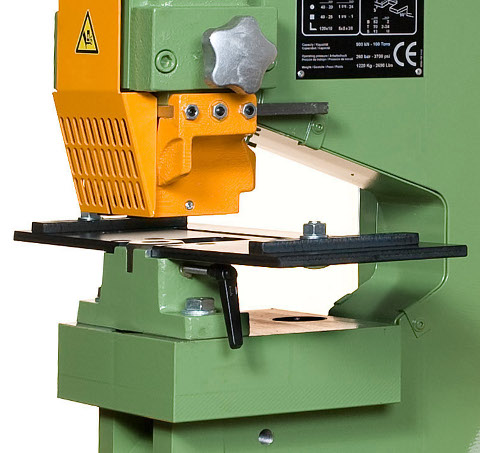

Version 333 : Stempel-Schnellwechselvorrichtung bis Ø 31 mm mit Matrizenhalter und Stanzentisch
