Rohre, die anschließend zu 90º-Verbindungen verschweißt werden, sollen ausgeklinkt werden und eine Zinkauslauföffnung erhalten.
Zur Verfügung steht die Lochstanze Hydraulic 280 aus dem Peddinghaus-Standardprogramm.
zum Einsatz auf der Lochstanze:

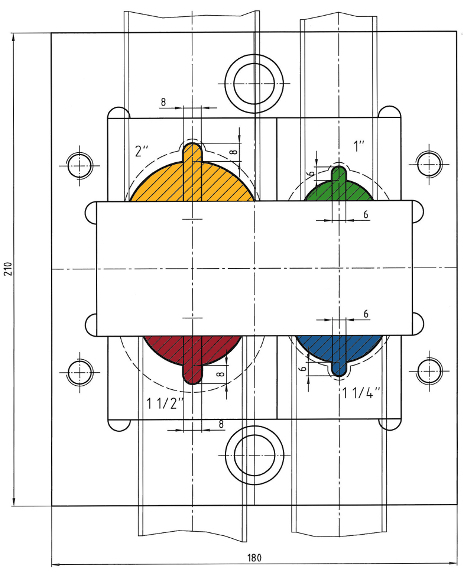

Rohrausklinkvorrichtung, vierfach
mit Nase für Zinkauslauföffnung
für 90º-Rohrverbindungen
mit Rohrausklinkstempeln und -matrizen
komplett
Artikel-Nr. P-42224 6 2039 00
Das Werkzeug ist ebenfalls lieferbarals Ausführung "ohne Nase".

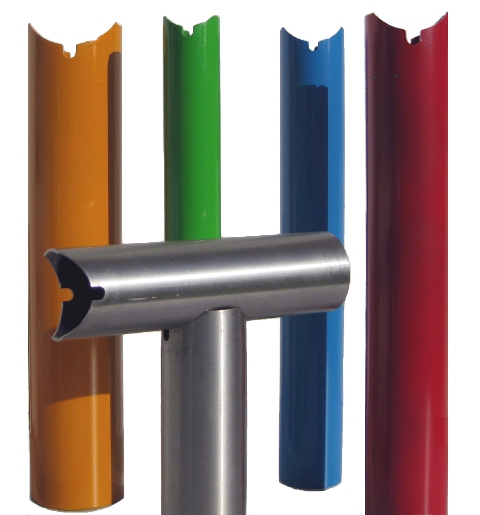

ausgeklinkte Rohre mit Zinkauslauföffnung
2"
1"
1 ¼"
1 ½"
60,3 mm
33,7 mm
42,4 mm
48,3 mm

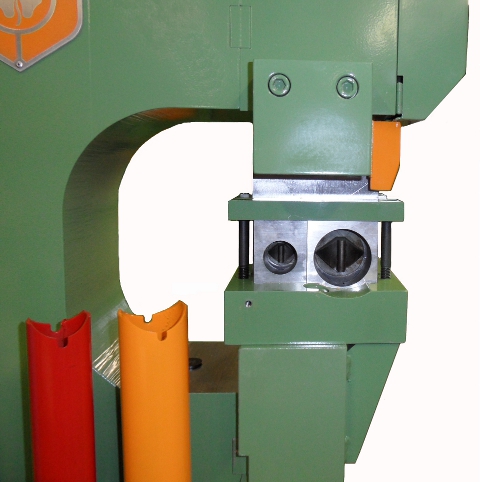

Die Vierfach-Rohrausklinkvorrichtung.Der Fingerschutz wurde für das Foto entfernt.
