Entalladora cuadrada

Ref.401

Entalladora cuadrada

N° ref. 401

entalladora cuadrada 401

para los modelos:

Peddicat
PDF [101 KB]

210 Super
210 Standard
210AD • 210D
PDF [107 KB]

Peddiworker
PDF [218 KB]

Peddimax
PDF [178 KB]

210
PDF [142 KB]

Peddimaster
PDF [111 KB]

Peddy
PDF [294 KB]

1

punzón de entallar cuadrado

2

cuchilla lateral

3

cuchilla frontal



Desmontaje del punzón para entallar

  • Desmontar la mesa de apoyo de material.
  • Extraer el casquillo A .
  • Soltar el tornillo del punzón B y sacario del punzón.
  • Extraer el punzón mediante el dispositivo especial de extracción.

PDF [92 KB]

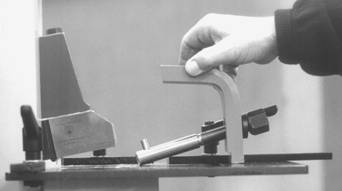

Dispositivo de extracción
del punzón de entallar cuadrado


dispositivo de extracción
