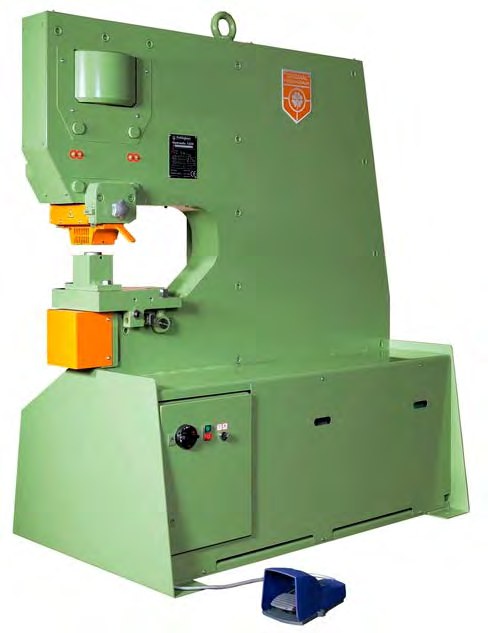

Original-PeddinghausLochstanze mit hydraulischem Antrieb
Hydraulic 1250
Technische Daten
Lochstanze
| Stanzkraft | kN | 1250 |
| Hub | mm | 50 |
| Hub, stufenlos einstellbar | mm | 10-50 |
| Hubzahl bei 10 mm Hub | min -1 | 29 |
| Ausladungstiefe | mm | 510 |
| Arbeitshöhe bis Matrize | mm | 1100 |
| Einbauhöhe | mm | 372 |
| Werkzeugauflagebreite | mm | 300 |
| locht mit Normal-Stanzvorrichtung | ||
| mit Stanzentisch | bis mm | Ø 39 in 24 |
| mit Universal-Stanzsattel | bis mm | Ø 32 in 24 |
| U-Stahl, im Flansch | mm | 100 - 380 |
| Doppel-T-Stahl, im Flansch | mm | 100 - 340 |
| U-Stahl, im Steg | mm | 100 - 400 |
| Doppel-T-Stahl, im Steg | mm | 100 - 500 |
| locht mit Sonder-Stanzvorrichtung | ||
| • SV 58 / 65 | bis mm | Ø 58 in 15 |
| bis mm | Ø 65 in 14 | |
| • SV 90 | bis mm | Ø 90 in 10 |
| • SV 130 | bis mm | Ø 130 in 7 |
| Maschinendaten | ||
| Nennleistung | kW | 11 |
| Ölfüllung | l | 103 |
| Nettogewicht, einschl. Öl | ca. kg | 2350 |
| Maschinenmaße L × B × H | cm | 175×102×191 |
| Artikel-Nr. | 42250 | |
| Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm 2 . Konstruktionsänderungen bleiben vorbehalten. |
Zubehör
513 Materialauflagetisch
524 Längenmeßleiste LML
542 Anschlagtisch
533 Anschlagsystem WBL
556 CNC-Anschlagsystem
316 Stempel- und Matrizen-Sortiment
Lieferumfang - Standard
- Stempel-Schnellwechsel-Vorrichtung bis 39 mm Ø, für blaue Serie oder mit Universal-Stanzsattel für Matrize Nr. 3
- Stanzentisch oder Universal-Stanzsattel
- Abstreifer, höhenverstellbar und abschwenkbar, mit Wechselplatte
- hydraulischer Niederdrucksucher für Fußtasterbetätigung
- Zweistufen-Fußtaster und elektrische Bedienelemente
- Fettschmierung
- Hydraulikaggregat, integriert
- Drehstrommotor, 400 Volt, 50 Hz
Stempel-Schnellwechselvorrichtung bis Ø 39 mm Version 333 : mit zwei Matrizenhaltern und Stanzentisch
Matrizenhalter Nr. 4 bis 39 mm Ø
Matrizenhalter Nr. 3, auch für Winkelstahlmatrize Nr. 14 alternativ, für Flansch- und Steglochungen in Profilstahl: Stempel-Schnellwechselvorrichtung Version 332 : mit Universal-Stanzsattel bis Ø 32 mm
für Matrize Nr. 3, Flanschmatrize Nr. 8 und Winkelstahlmatrize Nr. 14
