Stanzvorrichtung für Exzenterpressenzum Einsatz von Stanzwerkzeugen aus dem Peddinghaus-Lagerprogramm
Blaue Serie
Katalog Nr. 7Blaue SeriePDF [476 KB]

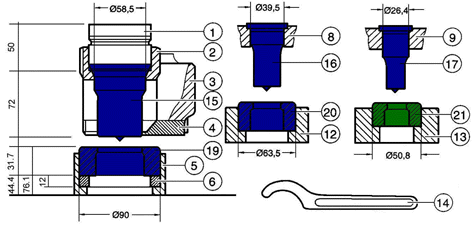

| Werkzeugaufnahme für Stanzungen bis Ø58 mm | ||
| Pos. | Artikel-Nr. | |
| 1 | Stempelhalter SV 58 | 42200 5 4012 02 |
| 2 | Stempelmutter SV 58 | 44001 198 812 |
| 5 | Matrizenhalter | 44041 199 816 |
| 6 | Auflagering | 44001 198 810 |
| 8 | Reduzierhülse 6 / 7 | 44001 198 814 |
| 9 | Reduzierhülse 3 / 7 | 44001 198 813 |
| 12 | Reduziereinsatz 4 / 6 | 44001 199 818 |
| 13 | Reduziereinsatz 3 / 6 | 44081 199 817 |
| 14 | Hakenschlüssel | 7001810 80090 |
| Bausatz - Sonderstanzvorrichtung bis Ø 58 mm, komplett | 44041 5 4012 90 | |
| bestehend aus Pos. 1 - 14 | ||
| 15 | Ø 40,0 - 58,0 mm | |
| 16 | Ø 26,5 - 39,5 mm | |
| 17 | Ø 3,0 - 26,5 mm | |
| Pos. 3 (Abstreifer) und Pos. 4 (Abstreiferplatte) | ||
| gehören nicht zum Lieferumfang | 19 | Ø 40,2 - 68,7 mm |
| 20 | Ø 5,2 - 40,7 mm | |
| 21 | Ø 3,2 - 33,2 mm |
Der Einspannzapfen mit Adapterplatte gehört nicht zum Lieferprogramm.
