Peddinghaus Hebellochstanzen

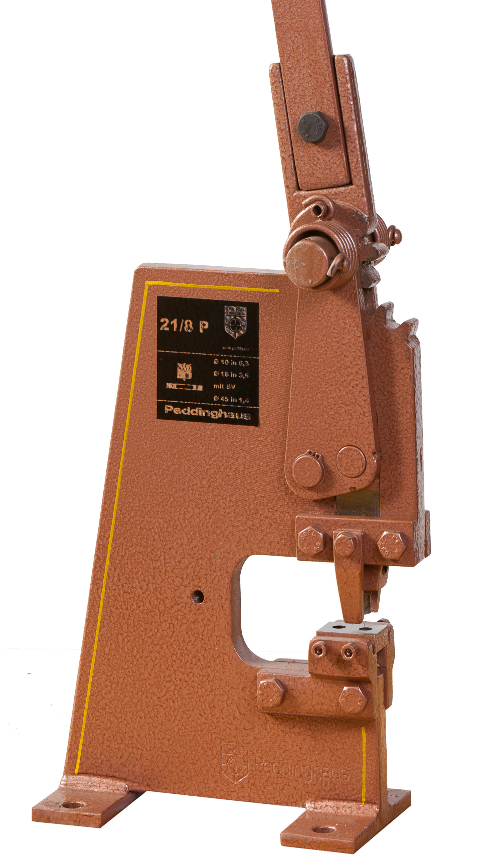

21 / 8 P
PDF [101 KB]

21 / 16
PDF [139 KB]

21 / 8 P - Sonderstanzvorrichtung 19 bis 45 mm
PDF [107 KB]

21 / 16 - Sonderstanzvorrichtung bis 45 mm
PDF [269 KB]

Hebel-Lochstanzen

21

Technische Daten

Modell		21 / 8 P	21 / 16
Bestell-Nr.		21021	21023
locht	bis mm	Ø 10 in 6,3	Ø 13 in 10
oder	bis mm	Ø 18 in 3,5	Ø 22 in 5,8
Ausladung	mm	90	150
Stanzkraft	kN	80	160
Nettogewicht	kg	17,5	54
Werkzeuge, montiert:
Stempel	Nr.	62051 Ø 8,0 mm	62056 Ø 16,0 mm
Matrize	Nr.	62251 Ø 8,7 mm	62257 Ø 16,7 mm

Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit
von 450 N/mm². Konstruktionsänderungen bleiben vorbehalten.

verwindungssteifer Stanzenkörper aus Stahl
Zahnhebelübersetzung
spielfreie Stanzschlittenführung
Hebelsicherung über Drehfeder

Beide Modellgrößen können mit Sonderstanzvorrichtung
bis 45 mm Durchmesser ausgerüstet werden.

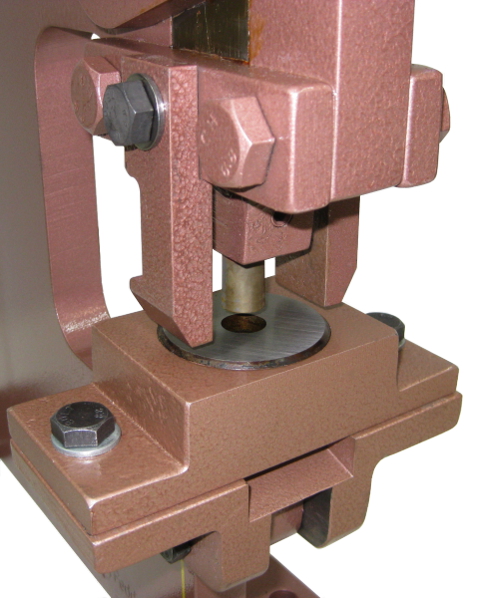

21 / 16 mit Sonderstanzvorrichtung
bis 45 mm Ø
