Peddinghaus CNC-Längenanschlag

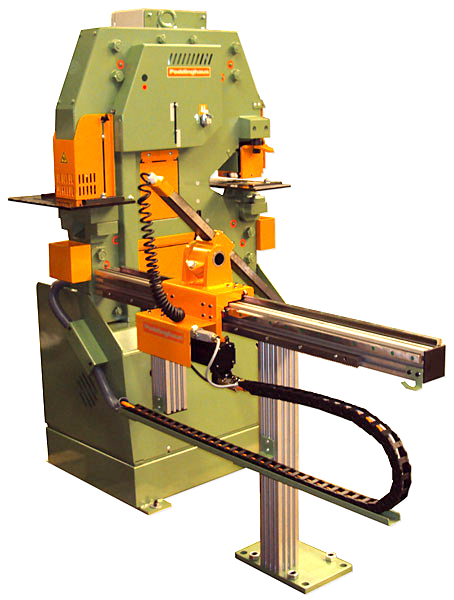

Der automatische CNC-gesteuerte Längenanschlag
wurde entwickelt für den Scherbereich "Profil- und
Flachstahlschere" der kombinierten Profilstahlscheren
der Peddinghaus-Serie.

Der automatische CNC-Längenanschlag gewährleistet
höchste Genauigkeit für das Schneiden Ihrer Werkstücke.
Er ist einsetzbar für die Profil- und Flachstahlschere und
in Kombination mit einem hydraulischen Niederhalter
ein perfektes Werkzeug für die Serienproduktion.

Ausstattungsmerkmale

• geschliffene robuste Aluminium-Führung für ein optimales Verfahren des Messkopfes

• der bürstenlose Servomotor erlaubt ein geräuschloses Verfahren des Messkopfes

• schnelle und einfache Möglichkeit für die Erstellung und Eingabe der Produktionsprogramme

• LCD-Display mit grossen Buchstaben

• Vorwahlzähler für die Produktionsmenge

• IP65-gesichert gegen Wasser und Schmutz

Arbeitsweise

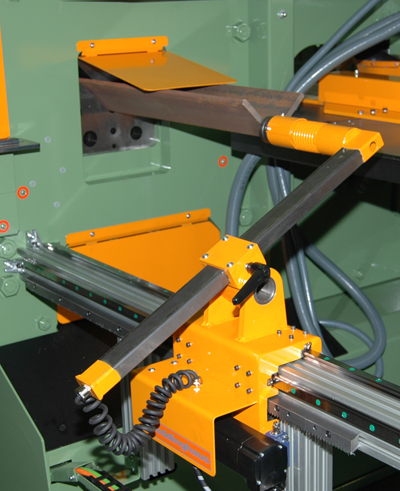

• Der automatische Anschlag, ausgestattet mit einem Anschlagkopf, verfährt in die eingestellte Position.

• Der Schneidvorgang startet, sobald das zu bearbeitende Material gegen den Anschlagkopf geschoben wird.

• Nach dem Schneidvorgang fährt der Anschlagkopf ein klein wenig zurück, so dass das geschnittene Material
  in den dafür vorgesehenen Behälter fallen kann.

• Nach diesem Vorgang fährt der Anschlagkopf wieder in die Ausgangsposition.

• Der Schneidvorgang kann nun von neuem gestartet werden.
